개요

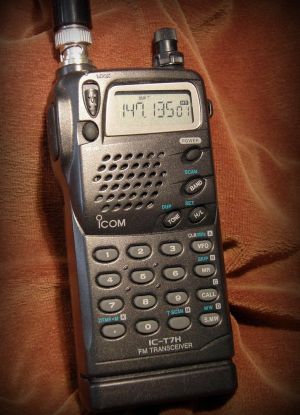

Icom에서 1998년경 출시한 VHF/UHF 듀얼밴드 FM 휴대용 무전기.
144 MHz와 430/440 MHz 두 아마추어 밴드를 하나의 본체에서 사용할 수 있으며, 미국형 기준으로 118~950 MHz 광대역 수신도 지원한다. RigPix에서는 IC-T7H를 1998년 출시 모델로 정리하고 있으며, 최대 출력은 외부 13.5 V 전원에서 VHF/UHF 모두 6 W로 기록하고 있다. :contentReference[oaicite:2]{index=2}
오늘날 기준으로 보면 단순한 아날로그 듀얼밴드 핸디지만, 당시에는 광대역 수신과 6 W 출력, DTMF 키패드, 다수의 메모리 기능을 갖춘 꽤 다기능 장비였다.
한마디로 말하면 1990년대 후반 Icom식 만능 아날로그 듀얼밴드 핸디에 가깝다.
특징
듀얼밴드
IC-T7H는 2 m와 70 cm를 모두 지원한다.
미국형 기준 송신 범위는
- 144~148 MHz
- 440~450 MHz
이다. :contentReference[oaicite:3]{index=3}
따라서 VHF와 UHF 아마추어 중계기를 모두 하나의 장비로 운용할 수 있다.
당시 단일밴드 핸디가 아직 흔했던 시기라는 점을 생각하면 꽤 실용적인 구성이었다.
최대 6 W 출력
외부 13.5 V 전원을 사용하면 VHF와 UHF 모두 최대 6 W 출력이 가능하다. :contentReference[oaicite:4]{index=4}
배터리 전압이 6 V일 때는
- VHF : 약 2 W
- UHF : 약 1.5 W
수준으로 낮아지며 Low에서는 약 0.5 W를 사용한다. :contentReference[oaicite:5]{index=5}
즉 현대 무전기처럼 배터리에서도 항상 최대 출력이 유지되는 구조가 아니라, 공급전압에 따라 출력이 크게 달라진다.
광대역 수신
미국형 자료 기준 수신 범위는 118~950 MHz이다. :contentReference[oaicite:6]{index=6}
따라서 아마추어 144/430 MHz뿐 아니라 그 사이의 다양한 VHF/UHF 신호를 수신할 수 있다.
다만 지역형에 따라 일부 주파수 구간이 제한되거나 셀룰러 대역이 차단된 버전이 존재할 수 있다.
DTMF 키패드
전면에 숫자 키패드를 갖는다.
DTMF 신호를 직접 송출할 수 있어 당시 많이 쓰이던 중계기 제어나 오토패치 시스템에서 활용할 수 있었다.
이전 세대인 IC-2AT에서도 DTMF 키패드를 강조했지만, IC-T7H 시기에는 이런 기능이 훨씬 자연스럽게 통합된 형태가 되었다.
메모리
일반 메모리 60채널과 스캔 엣지 4쌍, 콜 채널 1개를 지원한다.
같은 세대의 일본형 IC-S7D도 60개 일반 메모리와 4쌍의 스캔 엣지, 1개의 콜 채널 구성을 갖고 있다. :contentReference[oaicite:7]{index=7}
현재의 수백~수천 채널 장비와 비교하면 적지만 1990년대 핸디로서는 충분한 수준이었다.
CTCSS
CTCSS 인코드/디코드를 지원한다.
따라서 톤 스켈치를 사용하는 아날로그 중계기나 그룹 운용에도 대응할 수 있다.
스캔
메모리 스캔과 프로그램 스캔 등 기본적인 스캔 기능을 지원한다.
광대역 수신 범위가 넓기 때문에 아마추어 대역 외 신호 탐색용으로도 활용할 수 있었다.
PC 프로그래밍
전용 CS-T7 클로닝 소프트웨어와 OPC-478 케이블을 사용할 수 있다. Icom 매뉴얼과 RigPix 매뉴얼에도 CS-T7 및 OPC-478이 옵션으로 기재되어 있다. :contentReference[oaicite:8]{index=8}
여러 메모리와 설정을 PC에서 한 번에 편집할 수 있어 채널을 많이 등록할 때 편하다.
수신부
수신 방식은 더블 컨버전 슈퍼헤테로다인이다.
중간주파수는
- 1차 IF : 45.15 MHz
- 2차 IF : 450 kHz
이다. :contentReference[oaicite:9]{index=9}
수신감도는 12 dB SINAD 기준 약 0.18 μV이며, 스켈치 개방 감도는 약 0.16 μV 이하이다. :contentReference[oaicite:10]{index=10}
스피커
내장 오디오 출력은 약 500 mW / 8 Ω이다. :contentReference[oaicite:11]{index=11}
현재의 IC-V86처럼 1.5 W급 대출력 스피커는 아니지만 당시 휴대용 핸디로서는 무난한 수준이다.
배터리
IC-T7H는 여러 종류의 배터리팩을 사용할 수 있었다.
공식 매뉴얼에는
- BP-170
- BP-171
- BP-172
- BP-173
- BP-180
등의 배터리팩이 기재되어 있다. :contentReference[oaicite:12]{index=12}
배터리 종류에 따라 공급전압이 달라지기 때문에 RF 출력도 달라진다.
예를 들어 외부 13.5 V에서는 6 W까지 출력되지만 저전압 배터리를 사용할 경우 1.5~2 W 수준으로 낮아질 수 있다.
IC-T7A / IC-T7E와의 관계
IC-T7H 이전에는 IC-T7A와 IC-T7E가 존재했다.
RigPix 기준 IC-T7A는 1995년 등장한 2 m/70 cm 듀얼밴드 FM 핸디로, 미국형에서 최대 출력이 VHF 4 W / UHF 3 W이고 수신 범위는 118~950 MHz이다. :contentReference[oaicite:13]{index=13}
IC-T7H는 같은 계열에서 출력이 강화된 후기형에 가깝다.
간단히 보면
- IC-T7A/E = 초기형
- IC-T7H = 고출력 후기형
정도로 이해할 수 있다.
일본형 IC-T7D
일본 내수형으로 IC-T7D가 존재한다.
RigPix에서는 1998년형 2 m / 70 cm FM 핸디로 기록하고 있으며, IC-S7D에 키패드를 추가한 모델로 설명한다. 최대 출력은 VHF/UHF 모두 6 W이다. :contentReference[oaicite:14]{index=14}
따라서 IC-T7H와 상당히 가까운 계열의 일본 내수형이라고 볼 수 있다.
장점
- VHF/UHF 듀얼밴드
- 외부 전원 사용 시 최대 6 W
- 118~950 MHz 광대역 수신
- CTCSS 지원
- DTMF 키패드
- 메모리 및 스캔 기능
- PC 프로그래밍 가능
- BNC 안테나 단자
- 비교적 큰 500 mW 오디오 출력
1990년대 후반 기준으로는 기능이 상당히 풍부한 핸디였다.
단점
- 아날로그 FM 전용
- 현대적인 디지털 모드 미지원
- 배터리 전압에 따라 출력이 크게 달라짐
- 오래된 Ni-Cd/Ni-MH 계열 배터리 사용
- 메모리가 현재 기준으로 적음
- GPS / Bluetooth 없음
- 단종된 지 오래되어 정품 배터리와 액세서리 확보가 어려움
현재 Icom America에서도 IC-T7H는 더 이상 수리를 지원하기 어려운 구형 제품 목록에 포함되어 있다. :contentReference[oaicite:15]{index=15}
IC-T90A와 비교
후속 세대의 IC-T90A와 비교하면 세대 차이가 상당히 크다.
IC-T7H는 기본적으로
- 144 MHz
- 430/440 MHz
듀얼밴드 FM 장비이다.
반면 IC-T90A는
- 50 MHz
- 144 MHz
- 430 MHz
트라이밴드 송신에 더 넓은 광대역 수신을 지원한다.
따라서 IC-T90A는 IC-T7H보다 훨씬 다기능화된 후속 세대의 광대역 핸디라고 볼 수 있다.
여담
- RigPix에서는 1998년 출시 모델로 기록되어 있다. :contentReference[oaicite:16]{index=16}
- 외부 13.5 V에서 VHF/UHF 모두 6 W를 낼 수 있다. :contentReference[oaicite:17]{index=17}
- 전면 키패드가 상당히 촘촘하게 배치되어 있어 전형적인 1990년대 일본 아마추어 핸디 디자인을 보여준다.
- BNC 안테나 단자를 사용한다.
- CS-T7 클로닝 소프트웨어를 사용할 수 있다. :contentReference[oaicite:18]{index=18}
- Icom은 현재도 공식 지원 사이트에서 IC-T7H 사용설명서를 내려받을 수 있도록 제공하고 있다. :contentReference[oaicite:19]{index=19}
- 다만 Icom America 기준으로는 공식 수리 지원이 종료된 구형 제품에 해당한다. :contentReference[oaicite:20]{index=20}
